[HowTo] 用Tableau來繪製雷達圖

雷達圖(Radar Chart)經常被使用在需要同時評估多重指標時，例如戰力圖、財務狀態綜合指標、品質管制分析、員工能力分析等等

在Tableau最簡單要繪製雷達圖的方式是先將相關指標值轉換為(x、y)座標標示，在Tableau利用polygon將指標依序連接起來，最後放上一個雷達圖的底圖。

(例如下圖)

接下來的內容將示範在不對資料加工下以最簡單的方法在Tableau上繪製五邊形雷達圖，以及需要的相關計算。

---

首先要先知道指標數量的不同會有不同的多邊形，所以需要先計算多邊形每一個轉角的內角角度。

舉例來說，五邊形的每一個內角角度為360∘/5 = 72∘，但我們需要讓五邊形的頂點位置在正中間上方，所以需要再加上 18∘的偏移

因此得到五個指標的相對應角度

指標1	72∘*1 +18∘=90∘
指標2	72∘*2 +18∘=162∘
指標3	72∘*3 +18∘=234∘
指標4	72∘*4 +18∘=306∘
指標5	72∘*5 +18∘=378∘

接下來要將指標值轉化為對應的(x,y)座標

以下圖為例X、Y座標位置的計算應該如下：
X=cosθ * 半徑
Y=sinθ * 半徑

但這邊θ是指弧度並不是角度，所以需要用到RADIANS()函數將角度值轉為弧度值
所以實際上的X、Y座標位置的計算應該如下：

指標1	x=cos (RADIAN(90)) *指標值	y=sin (RADIAN(90)) *指標值
指標2	x=cos (RADIAN(162)) *指標值	y=sin (RADIAN(162)) *指標值
指標3	x=cos (RADIAN(234)) *指標值	y=sin (RADIAN(234)) *指標值
指標4	x=cos (RADIAN(306)) *指標值	y=sin (RADIAN(306)) *指標值
指標5	x=cos (RADIAN(378)) *指標值	y=sin (RADIAN(378)) *指標值

以上基本的數學與三角函數都清楚後，我們可以開始進入Tableau了。

用以下的數據來示範，共有五個指標，指標分數從1-10

我會使用index()讓Tableau依據指標名稱給出指標的對應角(1 ~ 5)，搭配前面的X、Y座標公式
因此創建兩個Calculated Field 如下：

(這邊如果你想指定哪個指標在哪個角落，可以另外寫Calculated Field指定取代index())

我也會在X、Y這兩個Calculated Field內預先選好index()表計算的compute using by評比項目

之後就可以開始將欄位放入畫布內；步驟如下

1.          Marks => 下拉選擇 Polygon

2.          評分項目 => Path

3.          姓名 => Color

4.          X => Columns

5.          Y => Rows

6.          調整顏色透明度 & 邊界

 完成以上步驟後，基本的雷達圖就可以出現(如下)

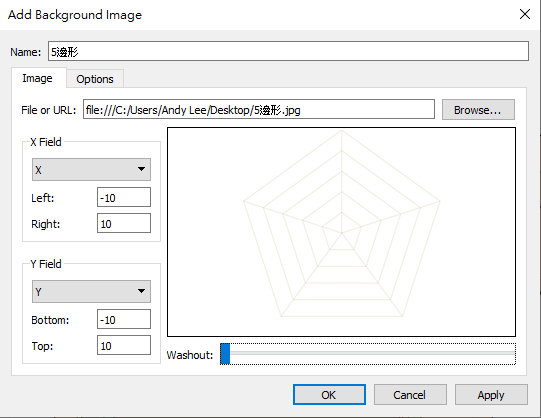

最後只要在Map => Background Images加上底圖，讓X座標與Y座標分別對應至前面創建的X、Y這兩個Calculated Field

且X、Y的Left/Right、Bottom/Top需視你的指標值定義；以我範例的指標值為1-10之間，中心點是(0.0)，所以範圍我會用 ( -10 ~ 10 )

圖片我則會選擇1:1的圖片，且五邊形中心點是在圖面正中間。

 放上底圖後如下，只需要再隱藏軸線，添加指標/數值就可以完成整個雷達圖。

 如果考慮到要同一個視圖內可以有不同的指標數量，可能有時是五個指標所以五邊形，有時是八個指標八邊形的話，就可以以前面的說明為基礎，配合上"添加多張背景圖像"就能達成。
